Преимущества
- Уникальная конструкция
- Возможность сдвига панелей в обе стороны
- Легкая сборка
- Радиоблок встроен в двигатель
- Контроль скорости
- Запатентованная кинематика
- Последнее поколение: самообучаем, автоматический сброс настроек, автоматическая защита от поломки
- Постоянное напряжение 12-24 В.
ПРОСТОЕ ПРОГРАММИРОВАНИЕ И РАБОТА
Двигатели с радиоуправлением легко программируются непосредственно с пульта управления. Особенно это удобно, когда двигатель расположен в труднодоступном месте. Использование технологии Single Select позволяет объединять шторы и жалюзи в группы с заданными функциями. Благодаря встроенным ретрансляторам, практически отсутствуют "мертвые зоны", а так как приемник сигнала встроен в двигатель, то не нужно докупать радиомодули.
Ограничения
- Минимальная ширина шторы - 80 см
- Минимальная ширина одной панели - 15 см
- Максимальная ширины шторы - 400 см
- Максимальная ширина одной панели - 150 см
- Максимальная высота шторы - 350 см (300 см если используется вертикальный стержень)
Особенности
- Карниз может быть 3-х, 4-х и 5-ти рядным.
- Карниз не может быть составным.
- Стандартное расположения двигателя: слева. Допускается расположения двигателя справа, но в этом случае он будет с лицевой стороны карниза.
- Ведущих панелей может быть только две (на весь карниз), их расположения зависит от рядности карниза:
- 3-х рядный карниз: только на первом и/или на третьем ряду от двигателя.
- 4-х рядный карниз: только на первом и/или на третьем ряду от двигателя. Так же возможен вариант расположения панелей на первом и/или втором ряду от двигателя.
- 5-ти рядный карниз: только на первом и/или втором ряду от двигателя.
- При изготовлении шторы с двумя ведущими панелями: Панели будут перемещаться одновременно и на одинаковом расстоянии.
- Допускается использование вместо панелей бегунков для ПВХ шины. Бегунки можно устанавливать в любой свободный ряд (в котором не установлены панели). Допустимо также устанавливать бегунки в 1 или 3 ряд, если там нет панелей (цепь электропривода не мешает перемещению бегунков).
- Данный вид карниза подходит только для японских штор, выполненных из легких тканей.
Стандартные конфигурации Японских штор с электропривод Coulisse

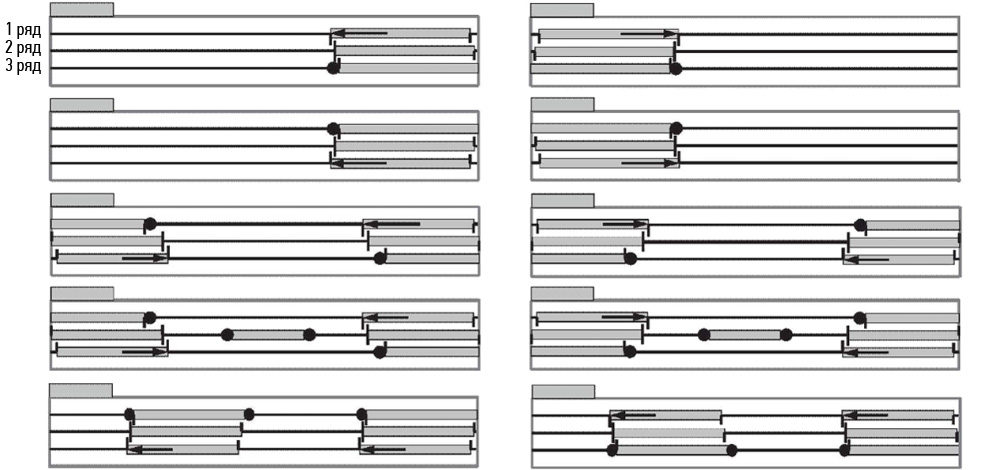

3-х рядный карниз

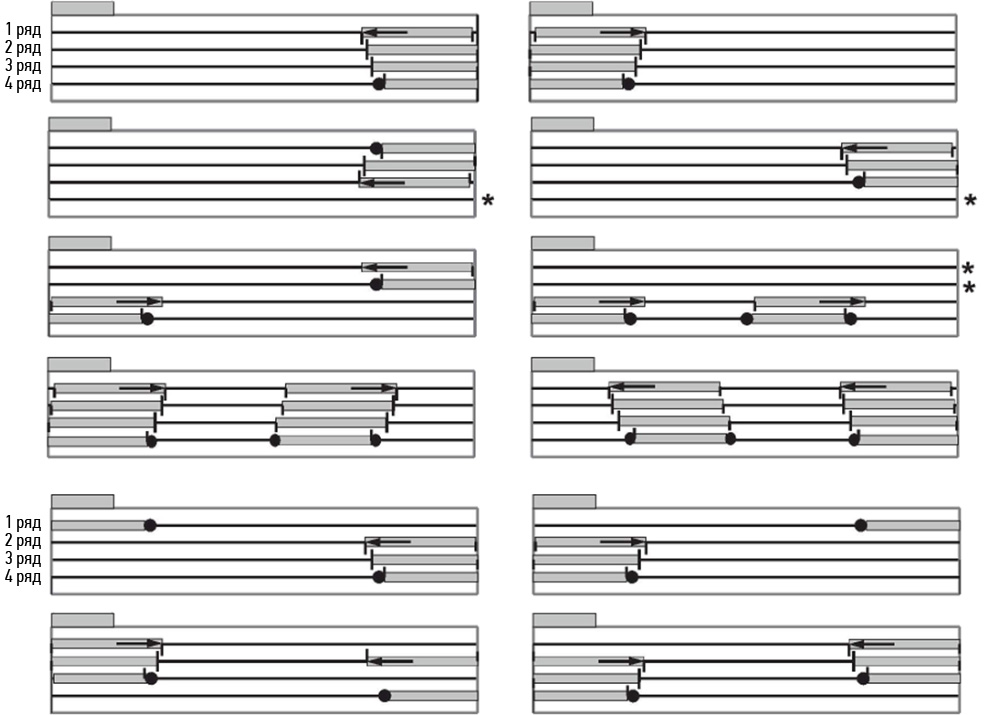

4-х рядный карниз

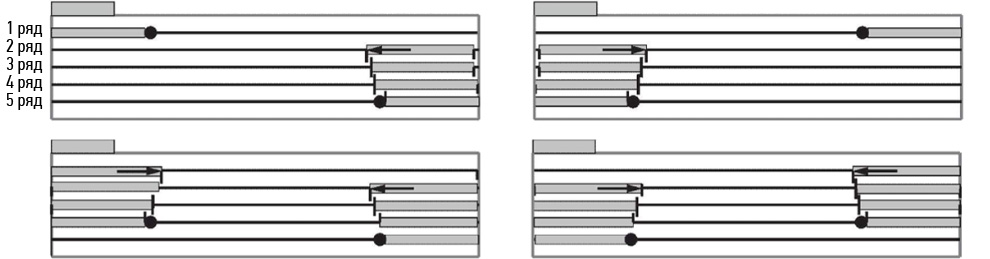

5-и рядный карниз
Примечание
Ведущих панелей может быть только две (на весь карниз), их расположения зависит от рядности карниза:
|
|
Ведомая панель. Ведомые панели расположены всегда в соседнем ряду с ведущей или в соседнем ряду с ведомой панелью. | |
Стационарная панель. Не перемещается по профилю за счет фиксации стопором (или стопорами). | |
Свободная панель. Может фиксироваться магнитами японской шторы Coulisse | |
На ряды, отмеченные *, можно установить независимые панели или бегунки. |

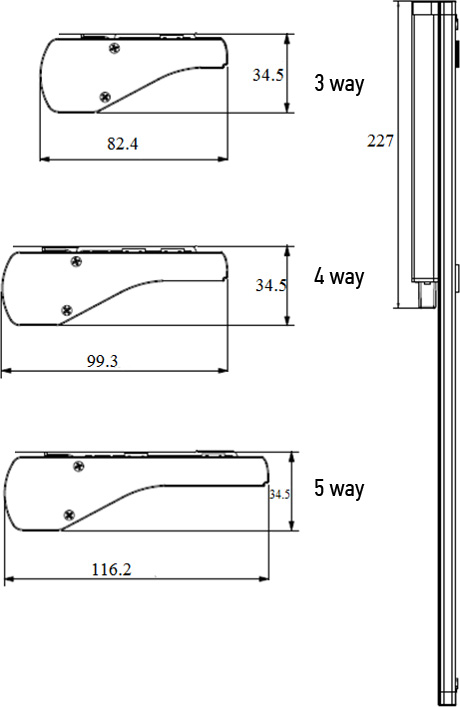

Технические характеристики электропривода Coulisse для Японских штор
Питание | 12-24 В. - 0,6 А |
Ном. мощность | 7 Вт |
Скорость движения цепи | 3,75 м./мин. |
Макс. усилие | 30 Н |
Макс. вес изделия | 15 кг |
Рабочая температура | 5 - 60°С |
Макс. кол-во каналов | 32 |
Вес | 220 г |
Радиочастота | 2.4 ГГц |
Кол-во направляющих | 3, 4, 5 |
Подключение электропривода Coulisse для Японских штор

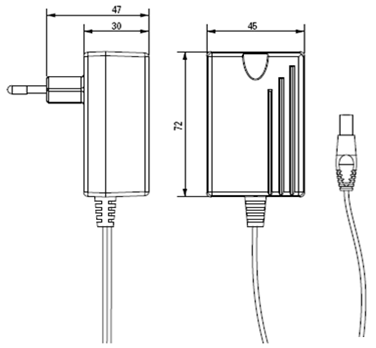

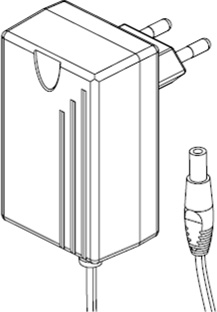

БЛОК ПИТАНИЯ
АВС-11
ХАРАКТЕРИСТИКИ
Входное напряжение | 100-240 В. АС 50 Гц. |
Выходное напряжение | 24 В. DC -1,5 А. |
Длина кабеля | 3,75 м. |
Вес | 270 г. |
Применение | двиг. переменного тока |
Рабочая температура | 5 - 60°C |
